風淋傳遞窗傳遞箱控制器操作及按鍵說明

風淋傳遞窗傳遞箱控制器操作及按鍵說明,更好的指導我們?nèi)绾尾僮魇褂蔑L(fēng)淋傳遞窗傳遞箱,及后期如何維護保養使用。

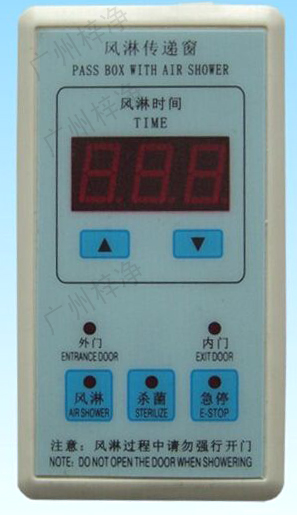

風淋傳遞窗傳遞箱控制器操作及按鍵說明>>主板面膜示意圖

（1）、風淋傳遞窗傳遞箱控制器主板面膜按鍵說明

a 開關：當一方按下“開關”鍵時，電源指示燈點亮，此時產品通電。在通電的狀態下，使用者可對產品實施吹淋、殺菌等操作。

b 吹淋：當按下“吹淋”鍵時，系統自動進入吹淋流程進行吹淋；當正在吹淋時如果再一次按下“吹淋”鍵，系統將即時停止吹淋并既定出吹淋流程。

c 殺菌：當按下“殺菌”鍵時，殺菌燈啟動；當再按下“殺菌”鍵，殺菌燈關閉。

d 時間設置：風淋傳遞窗的吹淋時間可通過此按鍵進行設置，按下“時間設置”鍵5秒鐘左右，蜂鳴發出“嘀”聲。此時進入風淋時間設置狀態。面板上的4個功能框內的指示燈分別代表4組吹淋時間。“形關”指示燈（10秒）、“吹淋”指示燈（15秒）、“殺菌”指示燈（20秒）、“時間設置”指示燈（25秒）。

使用者可通過按下“時間設置”鍵，選擇相應的吹淋時間。

（2）、風淋傳遞窗傳遞箱控制器指示圖標顯示說明

a 電源指示燈：當接通電源后，電源指示燈被點亮，表示系統運行正常。

b 外門指示燈：當外門指示燈亮，表示此時外門被打開，此時內門鎖啟動。

c 內門指示燈：當內門指示燈亮，表示此時內門被打開，此時外門鎖啟動。

d 吹淋指示燈：當吹淋指示燈被點亮?xí)r，表示風機中繼已經啟動，系統正處于吹淋狀態；當吹淋完成后，風機中繼關閉，吹淋指示燈也相應滅掉，蜂鳴發出“嘀、嘀、嘀”聲以提示吹淋完成。

e 殺菌指示燈：當殺菌指示燈被點亮?xí)r，表示殺菌繼電器已經啟動；當殺菌指示燈滅掉時，表示殺菌繼電器已關閉。

2、風淋傳遞窗傳遞箱控制器主板接線說明

主板與主板之間用16位排線連接，副板與其中一塊主板之間用14位排線連接。

風淋傳遞窗控制器副板接線示意圖

風淋傳遞窗傳遞箱控制器操作及按鍵說明>>輸入、輸出端子說明：

（1）、強電輸入接口供電電源：220VAC（絲印為AC220V L N）

（2）、強電輸出接口

a 風機：1A 220VAC（接交流接觸器線圈，絲印為風機中斷 A1 A2）

b 殺菌：1A 220VAC（絲印為殺菌 A3 A4）

c 照明：1A 220VAC（如燈管較多可接中間繼電器，絲印為照明 A5 A6）

（3）、弱電輸入接口

a 內門門磁開關：無源觸點（絲印為內門磁GND D4）

b 外門門磁開關：無源觸點（絲印為外門磁GND D3）

（4）、弱電輸出接口

a 開關電源：12VDC（絲印為12VDC GND 12V）

b 外門電源：200mA DC12V（絲印為外門鎖GND D1）

c 內門電源：200mA DC12V（絲印為內門鎖GND D2）如需訂購風淋傳遞窗控制器，請查看風淋傳遞窗控制器詳細說明：風淋傳遞窗控制器
