一種效率高的風淋室、高效送風口、高效過濾器除塵對比

一種效率高的風淋室、高效送風口、高效過濾器除塵對比風淋室和高效送風口及FFU高效過濾器都是潔凈車間除塵過濾裝置，特別涉及一種效率高生產成本低的風淋室。
目前，在電子、實驗室儀器、醫藥及精密儀器等加工制造業中，對生產場所和實驗場所的空氣潔凈度都有很高的要求，因此需要對生產場所及實驗場所的空氣潔凈度進行嚴格控制。在生產研發過程中，由于工作人員的流動性較大，從工作室外進入到無塵室的工作人員會攜帶有灰塵等雜物，將雜物帶進無塵室會嚴重影響產品品質。

高效送風口風量分別為500風量高效送風口，1000風量高效送風口，1500風量高效送風口，2000風量高效送風口，3000風量高效送風口。

現有技術中，通常在潔凈室與非潔凈室之間設置風淋室，當人與貨物要進入潔凈區時需經風淋室吹淋，其吹出的潔凈空氣可去除人與貨物所攜帶的塵埃，能有效的阻斷或減少塵源進入潔凈區。風淋室的前后兩道門為電子互鎖，又可起到氣閘的作用，阻止未凈化的空氣進入潔凈區域。然而由于現有的風淋室為兩道門機構，這就意味著每個獨立的潔凈區必須配備獨立的風淋室，提高了生產成本。
實用型內容
提供了一種風淋室，實現了從非潔凈區域進入多個獨立的潔凈區域，提高單個風淋室的效率，降低生產成本。
為實現以上目的，本實用新型的技術方案如下：
一種風淋室，包括箱體、風機、進出單門、若干氣體噴嘴以及設置在箱體內部的靜壓箱，箱體一側壁上均勻設置所述氣體噴嘴；箱體其余側壁上分別設置所述進出單門；靜壓箱的出口與氣體噴嘴連通，風機設置在靜壓箱的進口處。

可選地、靜壓箱出口與所述氣體噴嘴之間設有高效過濾器。

可選地、靜壓箱的進口處還設有與風機配合的預過濾器。

可選地、進出單門與所述箱體之間設有閉門器

可選地、進出單門上設有透明視窗。

可選地、箱體頂端設有紫外線殺菌燈。

可選地、氣體噴嘴的材質為不銹鋼。

可選地、風淋室還包括設置在箱體上的電子聯鎖裝置。
一種風淋室，包括箱體、風機、進出單門、若干氣體噴嘴以及設置在箱體內部的靜壓箱，箱體一側壁上均勻設置氣體噴嘴；箱體其余側壁上分別設置進出單門；靜壓箱的出口與氣體噴嘴連通，風機設置在靜壓箱的進口處。設置風淋室時可根據實際安裝需要選擇其中一個側壁的進出單門與非潔凈區域連通，其他兩個側壁上的進出單門分別與兩個獨立的潔凈區連通，工作人員進入風淋室后可以選擇進入兩個潔凈區域，提高單個風淋室的利用效率，降低生產成本。附圖說明
具體實施方式中風淋室結構示意圖。

所示：1-箱體、2-風機、3-控制器、4-進出單門、5-氣體噴嘴、6-透明視窗、7-高效過濾器、8-預過濾器、9-閉門器、10-電子聯鎖裝置。

進一步地，靜壓箱5的進口處還設有與風機2配合的預過濾器8，由于箱體1內會留存從員工或物體上吹落的灰塵，利用預過濾器8能有效防止這些污染物通過風機2進入靜壓箱5內。

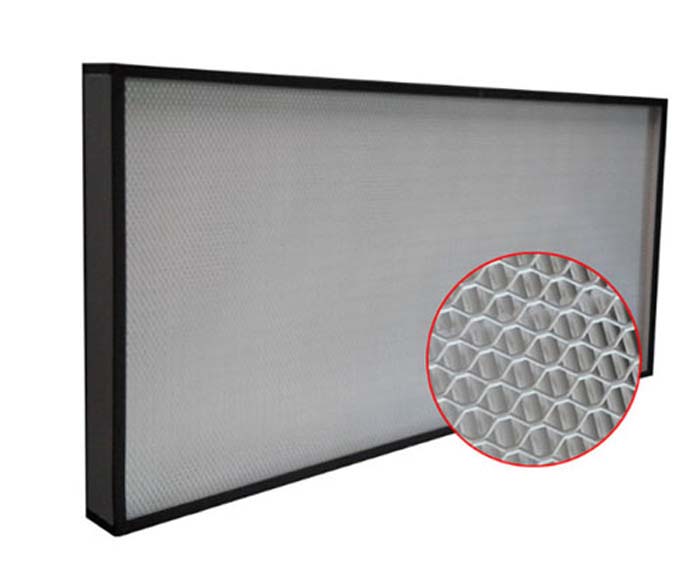

較佳地，靜壓箱5出口與氣體噴嘴4之間設有高效過濾器7，靜壓箱5內的氣流經過高效過濾器7后得到進一步凈化，吹淋效果更佳。高效過濾器7主要用于捕集0.5um以下的顆粒灰塵及各種懸浮物，作為各種過濾系統的末端過濾。
采用超細玻璃纖維紙作濾料，膠板紙、鋁箔板等材料折疊作分割板，聚氨酯密封膠
密封，并以鍍鋅板、不銹鋼板、鋁合金型材為外框制成。

進一步地，進出單門3與箱體1之間設有閉門器9，箱體1上還設有電子聯鎖裝置10，通過電子聯鎖裝置10保證任意兩扇進出單門3不能同時打開，提高潔凈區域的潔凈度。

較佳地，在進出單門3上設置透明視窗6，可以實時獲知風淋室的情況。箱體1頂端還設有紫外線殺菌燈，起到殺菌作用，提高凈化效果。

所示，風淋室的工作原理如下：
在設置風淋室時，將風淋室其中一扇進出單門3與非潔凈區域連通，另外兩扇進出單門3與兩個獨立的潔凈區連通，工作人員通過進出單門3從非潔凈區域進入風淋室，風機2產生氣流，氣流經過靜壓箱5以及高效過濾進入氣體噴嘴4，氣體噴嘴4利用氣流將工作人員身上的灰塵吹落，實現除塵，同時預過濾器8有效防止風淋室內的灰塵進入靜壓箱5；完成除塵的工作人員根據要進入的潔凈區域打開相應的進出單門3進入；電子聯鎖裝置10可以保證任意兩扇進出單門3不能同時打開，提高潔凈區域的潔凈度。

顯然，技術人員進行各種改動和變型而不脫離本實用新型的精神和范圍。這樣，倘若本實用新型的這些修改和變型屬于要求及其等同技術的范圍之內，則本實用新型也意圖包括這些改動和變型在內。高效送風口除塵效率：
高效送風口可以或許用風量罩直接對準噴口直接測量。噴口有很多小孔而且又有格柵，風速儀隔斷噴口需結合3-5厘米，要是是熱式的風速儀就只管對著裂痕而不要是格柵，網格法測量求平均值。同一截面測量即可。

另外在隔斷風口2倍于散流板寬度的地方多點測量，測點要像網格那樣然后將風速求平均數值。這些通風口尺寸都差未幾，用馬口鐵甚至塑料板做一截比風口截面略微大一點的桶子，然后測量的時候將桶子罩在風口上然后用風速儀多點測量桶子的噴口然后計算平均數值。

通過潔凈空調循環風機，經過高效空氣過濾器、中效空氣過濾器、初效空氣過濾器，即可獲得潔凈空氣，潔凈度不同，風的流向有區別。誠然也要經過新風口補充一點新風，不然人在里面很悶的。

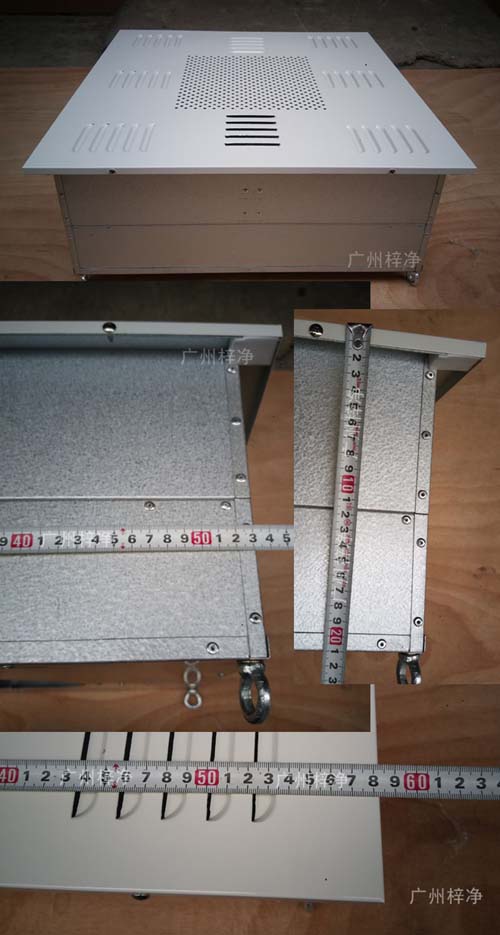

高效送風口有Ⅰ、Ⅱ兩種系列。系列Ⅰ為可更換過濾器形式，系列Ⅱ為一次性風口形式，均為下送風。

高效送風口系列Ⅰ：本風口由高效過濾器、優質薄鋼板、鋁合金擴散孔板等組成，安裝方便，密封可靠，可方便地更換過濾器。接管方式可采用上接或側接。

高效送風口系列Ⅱ：分超薄型、薄型兩種。均為一次型風口，更換方便（僅需卸下送風管和風口之間的軟接頭的管箍即可）。該系列特別適用于吊頂空間受限制的凈化空調系統。主要優點：箱體結構簡單可靠，通風性強，送風均勻，安裝方便，維護簡單。

潔凈室高效送風口分別為頂送風高效送風口,側送風高效送風口,液槽式高效送風口,吊頂式高效送風口,一體化高效送風口,送風口,頂送風高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。

高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口有含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。

關于高效送風口，當里面的高效過濾器的阻力值大于450Pa時;或當出風面氣流速度降到更低限度，即便改換粗效、中效過濾器后，氣流速度仍不能增大;或當高效過濾器外表呈現無法修補的滲漏狀況，均須改換新的高效過濾器;如沒有以上條件，普通可依據運用環境條件狀況，1—2年改換一次。

要達到不同等級的潔凈度，就要設計不同布局的FFU，這就決定了FFU的安裝數量，質量，尺寸以及材質等相關的參數。目前來說，F(xiàn)FU的標準尺寸為W1175*L575*H250,這是為大多數量身定做的。

當然，還有非標準的FFU，這些FFU需要根據客戶的需要來修改其參數(尺寸，材質等)來定做?，F(xiàn)在的FFU生產廠家非常之多，還有在增加的趨勢，這也導致了這種產品價格魚龍混雜的現象。在我個人看來，價格決定其產品的工藝，好的價格還是能得到好的產品工藝產品的。

目前來說，一個好的FFU產品成本價格至少要一千多元左右，這個要看材質與尺寸的要求，就標準FFU——4*3這款FFU的成本價格是一千多元左右。
可是，在市場上還有比這個成本價格還要低的FFU，這就會讓我們產生一個問號，那就是這么低的產品，難道不想賺錢了?當然，這是不可能的，做生意的哪有不想賺一點的。讓我們仔細想一下，生產這么低價格的產品只是把成本價格降低了，從而工藝也不是那么好了，質量不是那么好了，價格也就降低了，也是很難達到客戶的潔凈度要求的。
