隧道式風淋室-隧道型風淋室定制作廠家

隧道式風淋室(隧道型風淋室)隧道風淋室制作廠家。
隧道式風淋室適用領域：
隧道式風淋室系列產品主要用途是凈化進入潔凈室的人員或物料，盡可能減少人員或物料進入潔凈室?guī)雺m埃造成對潔凈環境的污染。一般應用于人數要求比較多，有一定放置空間的潔凈車間入口處。

隧道風淋室它安裝于潔凈區與非潔凈區之間，作為人員或貨物出入潔凈區域的緩沖區。隧道式風淋室主要應用于半導體、液晶顯示、光電電子、精密儀器、化學、生物醫藥、醫院、食品、研究院所、高校、航天、汽車、涂裝、印刷等領域。隧道風淋室特點：
1、模塊化結構設計，結構牢固，安裝簡便，可大大縮短工程進度時間。

2、融合了現代國際視覺設計理論元素，外觀大氣簡潔。

3、我公司的人性化設計，大尺寸LCD液晶控制面板。

4、強吹淋，弱循環風有效保證了風淋室潔凈度的要求。

隧道風淋室說明：
風淋室功能：將附在人員或物體上除去

備注：使用風淋時，人員拍打無塵衣，身體旋轉除塵效果更佳。

隧道風淋室設計參考因素：
1、風淋效果：盡可能減少人員或物體上

2、風淋時間：15~20s最佳(0~60s可調)

3、風淋風速：22~ 25m/s

4、人員數量：根據一班人數及上班集中時間推算

5、使用尺寸：依人體工程學，寬度和深度參考，高度以人的身高(2m)參考

風淋室結構：依現場環境可作直通型、L、S、U、Z、樓梯型、升降式

風淋室門型：手動開門、自動平開門、自動平移門、自動四折門、快速卷簾門、快速升降門、旋轉門

風淋室控制：電子互鎖、機械互鎖。

附加功能：語音引導功能、緊急逃生功能、壓差顯示功能、紫外殺菌等。

隧道式風淋室一般能做多長？
隧道式風淋室在理論上可以做到更長，可根據客戶需求制作非標產品，加長二米、三米、四米長等，訂貨時請注意開門方向。

這個主要受到現場場地及各方面的要求限制；

如果現場有條件的話，可以做到幾十米長，但是一般沒這個必要;

如果有1000個工人的話，按20分鐘過完的話，也就是12米左右就可以了;

隧道式風淋室就大概在12米左右，而且還有左右拐彎等；推薦閱讀：全自動平移門風淋室?內置自動門風淋室?快速卷簾門風淋室??轉角風淋室
隧道風淋室技術參數說明：
隧道風淋室外尺寸：1200×1000×2180，1200×2000×2180，1200×3000×2180；

風淋區尺寸：800×930×1910，800×1930×1910，800×2930×1910；

主體材質：冷軋鋼板粉體烤漆（不銹鋼倆種）冷軋鋼板風淋室? ? 不銹鋼風淋室。

過濾效率:99.99%at0.3umor99.999%at0.12um。

風速:強風時風速25m/s±20% 循環風速10m/s以上。

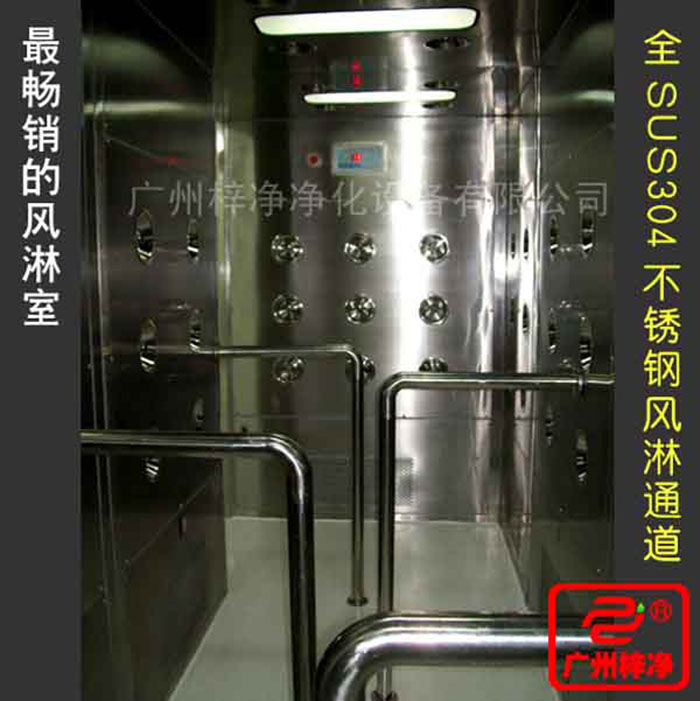

噴嘴:不銹鋼噴嘴/吹風方向可自由調節。

照明:隱藏式照明系統。

控制面板:LCD液晶集成電路控制面板 or 傳統觸摸式控制面板 吹淋時間可調。

動作方式:光電感應聯動作LED通行指示燈。

電源：AC 380V 三相 50HZ。

附加功能:可依客戶要求加裝語音功能、壓差計、緊急按鈕等功能。

隧道式風淋室的制作方法：
隧道式風淋室是一種通用性較強的局部凈化設備，安裝于潔凈室與非潔凈室之間。當人與貨物要進入潔凈區時需經風淋室吹淋，其吹出的潔凈空氣可去除人與貨物所攜帶的塵埃，能有效的阻斷或減少塵源進入潔凈區。風淋室/貨淋室的前后兩道門為電子互鎖，又可起到氣閘的作用，阻止未凈化的空氣進入潔凈區域。

目前，風淋室的種類很多，其中一種是隧道式風淋室。這種風淋室的長度較長，沿長度方向，布置有多個噴嘴，噴嘴用于向人員噴出氣流來將人員身上的灰塵與人員分離，然后通過風機將帶有灰塵的空氣吸回并過濾。

現有的隧道式風淋室存在以下不足：由于整體長度較長，一般可達幾米到十幾米，風機在送風時，頂部風壓不足，導致離風機較遠處的噴嘴射出的氣流強度較弱，除塵效果較差，而這種隧道式風淋室一般會同時進入多個人員進行除塵，先進入的人員走的較快，可能很快就遠離風機，這會導致其除塵不夠徹底。為了解決上述問題，目前常用的做法是增加風機的功率，但這樣會使整體能耗較高，且噪音非常大。另一方面，現有的噴嘴在使用時，由于氣流會快速經過噴嘴，導致噴嘴的振動較大，隨之帶來的噪音較大。給經過風淋室的人員的生理和心里都帶來不利影響。技術實現要素：
一種可使離風機較遠處的噴嘴射出的氣流強度較大的隧道式風淋室。
采用技術方案是：隧道式風淋室，包括殼體，殼體一端下方安裝有風機，風機的出風口與上方設置的過濾出風室連通，過濾出風室內設置有過濾器，過濾出風室上方設置有殼體頂部送風管，殼體頂部送風管與設置在殼體頂部的頂部風道連通，頂部風道內沿長度方向依次設置有多個噴嘴，所述噴嘴包括噴嘴殼以及設置在噴嘴殼中央的噴嘴口，沿頂部風道靠近殼體頂部送風管一端到頂部風道的另一端的方向，各個噴嘴的噴嘴口的橫截面積依次變小。

進一步的是，所述噴嘴殼包括盤形定位部以及風道部，所述風道部的側壁內填充有消音棉。

隧道式風淋室效果是：由于噴嘴的橫截面積依次變小，在風機功率不需要提升的情況下，使得離風機較遠處的噴嘴可以獲得足夠的風壓，進而使得此處噴嘴射出的氣流強度可以滿足除塵需求。而且，由于噴嘴的殼體內部設置有消音棉，使得各個噴嘴的噪音減少，風淋室整體噪音相應得到降低。

附、說明
風道部1，盤形定位部2，噴嘴口3，消音棉4，風機5，過濾器6，過濾出風室7，殼體頂部送風管8，噴嘴9，頂部風道10。
具體實施方式
隧道式風淋室在實施時，可包括殼體，殼體一端下方安裝有風機5，風機5的出風口與上方設置的過濾出風室7連通，過濾出風室7內設置有過濾器6，過濾出風室7上方設置有殼體頂部送風管8，殼體頂部送風管8與設置在殼體頂部的頂部風道10連通，頂部風道10內沿長度方向依次設置有多個噴嘴9，所述噴嘴包括噴嘴殼以及設置在噴嘴殼中央的噴嘴口3。本實用新型與現有技術不同之處在于，沿頂部風道10靠近殼體頂部送風管8一端到頂部風道10的另一端的方向，各個噴嘴的噴嘴口3的橫截面積依次變小。例如，圖1中從左到右，頂部風道10內安裝有8個噴嘴，第一個噴嘴的噴嘴口3的橫截面積大于第二個噴嘴的噴嘴口3的截面積，第二個大于第三個，以此類推。最右邊一個最小。至于每個噴嘴的噴嘴口3的橫截面積具體為何值可根據具體需求以及通過有限次試驗驗證得到。

在基礎上，為了降低噪音，如圖2所示，噴嘴殼包括盤形定位部2以及風道部1，與現有技術不同之處在于，所述風道部1的側壁內填充有消音棉4。具體操作時，可將風道部1的側壁設置成中空形狀，并在其尾部安裝卡接的端蓋，打開端蓋后，可向側壁的空腔內填充消音棉4，然后將端蓋蓋緊即可。由于風淋室內各個噴嘴都設置有消音棉，整體噪音會得到降低，這樣進入風淋室的人員不會經受較大噪音的侵擾。有利于人員的身心健康。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
